WiFi: Kalkulasi Fresnel Zone Clearence
Jump to navigation
Jump to search

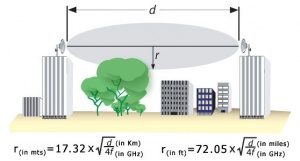

Untuk menyederhanakan kalkukasi radius dari Fresnel Zone Clearence (FZC)kita dapat menyederhanakan rumus-nya menjadi,
R = 72.05 sqrt (d / 4f)
Dimana
R - radius dari Fresnel Zone dalam feet d - jarak antara dua titik dalam Miles f - frekuensi dalam GHz.
Atau
R = 17.32 sqrt (d / 4f)
Dimana
R - radius dari Fresnel Zone dalam meter d - jarak antara dua titik dalam km f - frekuensi dalam GHz.
Ketinggian antenna adalah
Tinggi antenna = tinggi rintangan + FZC.
Jadi jika ada bukit dengan ketinggian 10 meter maka ketinggian tower / antenna yang di perlukan adalah. 10 meter di tambah FZC yang dibutuhkan untuk menempuh jarak tersebut.
Hasil Perhitungan
Kita biasanya masih mentolerir menggunakan clearence 80% dari perhitungan FZC tersebut. FZC tidak sama dengan ketinggian tower atau ketinggian antenna. Tabel berikut memperlihatkan Fresnel Zone Clearence (FZC) untuk beberapa jarak yang sering kita gunakan.
Jarak (km) | 80% FZC (m) |
---|---|
1 | 4.32 |
2 | 6.20 |
3 | 7.80 |
4 | 8.94 |
5 | 9.96 |
6 | 10.88 |
7 | 11.73 |
10 | 14.08 |
15 | 17.25 |
20 | 19.92 |
30 | 24.39 |
