Merakit Server berbasis Intel Xeon Single & Dual Processor
Disini kita akan membahas perakitan sebuah server berbasis Intel platform menggunakan chassis tipe pedestal (tower). Perangkat yang digunakan dibawah adalah produk Rainer Server tipe SM110C4-2.13GHz yang merupakan salah satu server kelas mainstream.
Spesifikasi Server Xeon
Tabel - Spesifikasi Server rakitan
| Nama Produk | Rainer SM110C4-2.13GHz |
|---|---|
| Processor | Intel Xeon 3210 2.13 GHz cache 8MB 1066MHz |
| Motherboard | Intel Server Board S3000AHLC |
| Chipset Motherboard | Intel S3000 Server Chipset |
| Memory (RAM) | 4x DIMM Slot for DDR2 memory interface |
| Dual Channel Mode | |
| Using DDR2 Visipro 512MB x 2u ECC PC 4200 | |
| Ethernet | 2x Intel Gigabit NIC 10/100/1000 |
| Connector | 1x PCIExpress x8 |
| 1x PCIExpress x4 | |
| 1x PCI Express x1 | |
| 2x PCI 32bit/33MHz | |
| Video Memory | 16 MB ATI ES1000 Video Memory |
| Storage System | 4x SATA II 3G Port up To 2 Terrabyte (4x500GB) |
| Integrated RAID 0, 1, 10 | |
| Using 3x Seagate Barracuda ES 250GB SATA II 3G | |
| Chassis & Power Supply | Tower Chasiss 500 Watt |
| PSU active PFC +12v1 +12v2 (Dual Tunnel 12 volt) |
Server ini memang dirancang khusus agar mudah dirakit dan diupgrade sendiri oleh pemiliknya, untuk meningkatkan performa dan skalabilitas-nya.
Pada sesi ini penulis menyarankan agar pengguna yang masih awam (beginner user) dapat memperhatikan dengan baik langkah-langkah perakitan untuk menghindari resiko yang mungkin terjadi. Ada baiknya didampingi oleh rekan yang telah memiliki kemampuan teknis dan berpengalaman menangani komputer.

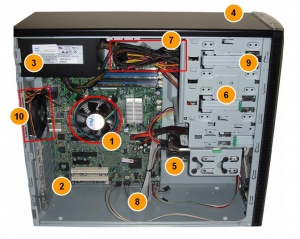

Bagian-bagian sebuah server (tampak samping) :
- Processor Intel Xeon dan Cooling Fan
- Motherboard (Intel Desktop Board)
- Power Supply Unit (PSU)
- Chassis (Barebone)
- HDD SATA (Seagate Barracuda ES)
- Bay Slot untuk HDD dan Optical Drive
- Kabel Power Supply
- Kabel SATA dari HDD ke Motherboard
- Optical Drive (tertutup casing slot bay)
- Cooling Fan (belakang)
Langkah perakitan Server adalah sebagai berikut
Membuka Casing (tipe Pedestal)
Umumnya casing pedestal memiliki kenop pembuka dibagian samping. Untuk membukanya, tinggal mengangkat kenop ke bagian atas.
Penting
- Varian dan merek Casing mungkin berbeda tanpa mengubah substansi penggunaannya dalam penjelasan ini.
- Membuka bagian depan casing (front-panel) dan bagian samping tidak memerlukan peralatan apapun (seperti obeng).
Instalasi Motherboard
Motherboard Server (Intel Desktop Board) dan box-packaging. Kelengkapan Motherboard terdiri dari : unit Motherboard, Kabel Data ATA, Serial-ATA dan SCSI, Back-panel Chassis, Manual Letter dan CD Driver/Aplikasi.
Singkirkan semua kabel agar tidak menganggu pemasangan baut. Pasang baut penahan Motherboard pada titik-titik lay-out Casing yang telah ditentukan. Selalu gunakan baut asli dari casing tersebut.
Letakkan Motherboard sesuai dengan posisi baut penahan dan lubang pada Motherboard. Kencangkan setiap lubang Motherboard ke lubang penahan menggunakan mur yang sudah disertakan. Untuk menghindari short, pastikan semua baut telah terpasang pada lubangnya. Short (arus pendek) dapat menyebabkan komputer tidak berfungsi sebagai mestinya.
Varian dan generasi Motherboard mungkin berbeda tanpa mengubah substansi penggunaannya dalam penjelasan ini.
Instalasi RAM
RAM dipasang pada beberapa slot DIMM yang tersedia (biasanya berwarna biru dan hitam). Slot DIMM memiliki beberapa tipe, antara lain DDR, DDR2, ECC- Registered dan FBDIMM. Buka pengait slot DIMM dibagian kanan-kiri.
Instalasi RAM tipe DDR2 ECC Registered
Masukkan modul kedalam slot sesuai dengan notch (lubang). Pengait RAM akan mengunci secara otomatis jika pemasangan modul sudah benar. Jika dipasang pada mode Dual Channel, maka pemasangan dua unit modul RAM harus mengikuti warna yang sama (biru-biru atau hitam-hitam).
Instalasi RAM tipe DDR2 Fully-Buffered DIMM
Instalasi RAM FBDIMM sama seperti tipe ECC Registered diatas. RAM FBDIMM memiliki heatsink (pendingin) disekeliling modulnya untuk menahan panas. Pada beberapa Motherboard, RAM FBDIMM harus dipasang dengan konfigurasi Quad Channel (4 keping module identik sekaligus).
Penting
Varian dan generasi RAM mungkin berbeda tanpa mengubah substansi penggunaannya dalam penjelasan ini.
Slot DIMM RAM FBDIMM dan ECC Registered berbeda satu sama lain, baik dari sisi teknologi, konfigurasi & slot fisik.
Instalasi Processor
Processor dipasang pada socket Processor yang tersedia. Buka penutup processor dengan menekan pengait yang terletak dibagian samping, dan masukkan Processor sesuai dengan indikasi pin bagian bawah. Apabila memasang processor dengan posisi terbalik (atas ke bawah, atau kiri ke kanan) maka letakknya tidak akan pas pada socket.
Instalasi Single Processor
Setelah processor sudah dimasukkan dengan pas pada socket, maka tutup kembali penutup socket-nya. Kencangkan penutup dengan mengaitkan kunci penutup di bagian samping.
Instalasi Dual Processor
Instalasi processor dual sama dengan single, perbedaan cuma pada jumlah fisik processor dan socket-nya. Sebaiknya instalasi dimulai dengan memasang kedua processor secara bersamaan, bukan berurutan. Hal ini untuk meminimalisir kerepotan yang terjadi apabila salah satu processor sudah dipasang dengan Cooling Fan.
Penting
Processor merupakan komponen yang sangat rentan serta beresiko mengalami kerusakan apabila cara pemasangan yang tidak sesuai petunjuk. Varian dan generasi Processor mungkin berbeda tanpa mengubah substansi penggunaannya dalam penjelasan ini. Pada instalasi Dual Processor, kedua tipe Processor harus identik baik dari sisi spesifikasi serta kode batch produksi.
Instalasi Cooling Fan Processor
Instalasi Cooling Fan Single Processor
Pasang Cooling Fan Processor dibagian atas socket. Kunci Cooling Fan di-keempat sisi sesuai lubang yang ada di Motherboard, lalu kencangkan dengan menekannya kebagian bawah.
Colokkan konektor Cooling Fan pada pin yang tersedia pada Motherboard (umumnya terletak disamping socket Processor). Pastikan kabel melilit secara rapi karena akan menganggu putaran kipas pada saat Cooling Fan berputar.
Instalasi Cooling Fan Dual Processor
Pada Cooling Fan tipe tertentu, instalasi mungkin menggunakan baut pengencang. Gunakan obeng plus untuk melakukannya.
Penting
Cooling Fan akan menjaga suhu processor dengan melepas panas yang dihasilkan oleh heat-sink, dan mendinginkannya melalui kipas. Pastikan selalu menggunakan Cooling Fan standar Intel yang sudah disertakan dalam pembelian processor Intel boxed. Cooling Fan rentan terhadap debu, dalam jangka waktu lama akan menurunkan putaran Cooling Fan. Sebaiknya seluruh peralatan diletakan di ruangan yang sedikit demo / menggunakan filter debu yang baik.
Instalasi Hard Disk (HDD)
Instalasi HDD menggunakan bracket
Pasang Hard Disk pada bracket slot-bay yang tersedia. Kencangkan dengan baut standar. Jangan memasang Hard Disk pada posisi terbalik (depan ke belakang, atau atas ke bawah). Posisi konektor power dan data Hard Disk harus menghadap ke bagian dalam Casing (menghadap ke Motherboard).
Pasang kembali bracket pada slot-bay di casing sesuai dengan jumlah Hard Disk yang akan digunakan. Colokkan kabel data (SATA, SCSI ata SAS) ke dalam konektor data Hard Disk. Colokkan kabel power ke dalam konektor power Hard Disk. Rapikan semua kabel agar tidak mengganggu aliran udara (air-flow didalam casing).
Instalasi HDD langsung ke slot bay
Pasang langsung HDD pada dudukan slot bay, lalu kunci
Penting
Hard Disk merupakan komponen yang sangat rentan serta beresiko mengalami kerusakan apabila mengalami getaran keras, terjatuh atau terbanting. Varian dan generasi Hard Disk mungkin berbeda tanpa mengubah substansi penggunaannya dalam penjelasan ini.
Memasang kabel front-panel
Kabel front-panel terdiri dari Kabel Power ON/OFF, Reset, Indikator Power, Indikator HDD. Pemasangan kabel harus mengikuti buku petunjuk Motherboard yang telah disediakan.
Setelah dipasang, semua tombol dan indikator pada front-panel akan berfungsi. Rapikan kabel agar tidak menganggu sistem internal server.
Penting
Variasi pemasangan kabel tergangtung pada tipe Motherboard yang digunakan, dan mungkin berbeda tanpa mengubah substansi penggunaannya dalam penjelasan ini. Rainer telah menyediakan buku petunjuk motherboard secara terpisah.
Tahap Akhir Pemasangan
Setelah semua komponen & periferal terpasang dengan baik, mohon dicek kembali agar tidak terjadi masalah ketika dinyalakan (power-on). Rapikan semua kabel, dan ikat menggunakan karet atau cable ties agar tidak mengganggu aliran udara didalam casing.
Memasang kabel power
Tutup kembali Casing bagian samping. Colokkan konektor kabel power pada power supply dibagian belakang. Colokkan semua peralatan pendukung, seperti Monitor, Keyboard dan Mouse, Kabel Ethernet, Hub-Switch, Modem, dan sebagainya.
Penting
Motherboard Intel memiliki fitur “chassis intrusis”, dimana server akan berbunyi sebagai tanda apabila chassis tidak tertutup dengan benar ketika dinyalakan. Untuk itu pastikan server telah metutup sempurna sebelum dinyalakan.
