WNDW: Refleksi / Pantulan

Seperti hal-nya cahaya, gelombang radio juga akan terpantul jika gelombang tersebut bersentuhan dengan material yang cocok untuk itu. Untuk gelombang radio, sumber utama dari pantulan adalah metal dan permukaan air. Aturan terjadinya pantulan cukup sederhana, sudut masuknya gelombang ke permukaan akan sama dengan sudut sinyal di pantulkan. Perlu di perhatian bahwa dalam pandangan gelombang radio sebuah terali besi atau sekumpulan tiang besi yang rapat sama dengan sebuah permukaan yang padat, selama jarak antar tiang lebih kecil dari panjang gelombang radio-nya. Pada frekuensi 2.4GHz, metal grid dengan jarak satu cm akan berfungsi sama dengan panel metal.

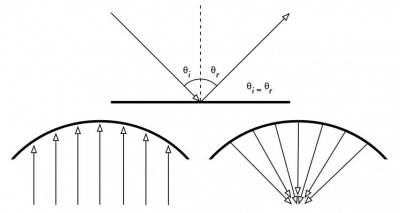

Figure 2.5: Pantulan dari gelombang radio. Sudut masuk gelombang akan sama dengan sudut dari pantulan. Sebuah bentuk parabolik akan menggunakan efek ini untuk mengkonsentrasikan gelombang radio yang tersebar di permukaannya menuju satu tujuan.

Walaupun aturan refleksi sangat sederhana, segala sesuatu akan menjadi sangat kompleks jika kita bayangkan interior kantor dengan banyak sekali objek metal yang kecil dengan bentuk yang sangat kompleks. Hal yang sama juga terjadi di situasi pinggiran kota: perhatikan sekeliling anda di lingkungan kota coba untuk melihat semua objek metal yang ada. Hal ini yang menyebabkan terjadinya efek multipath, sinyal yang mencapai tujuan melalui jalur yang berbeda-beda, dan tentunya waktu yang berbeda-beda, yang mempunyai peranan yang sangat penting dalam jaringan nirkabel.

Permukaan air, dengan gelombang dan riak yang berubah setiap waktu, akan menyebabkan pantulan dari objek akan menjadi sulit untuk di hitung dan di perkirakan secara tepat.

Kita juga harus menambahkan bahwa polarisasi gelombang juga ada efek-nya: gelombang dengan polarisasi yang berbeda pada umumnya akan di pantulkan secara berbeda.

Kata dapat menggunakan refleksi untuk memperoleh keuntungan dalam membangun antena: misalnya kami menempatkan parabola besar di belakang radio pemancar / penerima yang kita gunakan untuk mengumpulkan dan membundel sinyal radio menuju titik yang kecil.
