Teknologi Network Operating System NOS
Selain menggunakan Windows dan sound card, pada masa lalu di tahun 1987-1988-an sebetulnya teknologi packet radio lebih banyak menggunakan mesin kelas PC/XT dan DOS. Pada bagian ini kami mencoba menyisipkan sedikit artikel untuk rekan-rekan yang menggunakan PC XT / 286 dengan DOS untuk berkomunikasi ke Internet menggunakan teknologi radio paket 1200bps. Tulisan ini di tujukan untuk:
- Memberikan petunjuk bagi end user / pengguna packet radio pemula di jaringan AMPRNet (Amateur Packet Radio).
Tulisan ini bukan untuk operator gateway packet radio, kami sangat menyarankan untuk para operator gateway menggunakan Linux & setup routing yang lebih kompleks.
Asumsi yang kami gunakan dalam menjelaskan setup yang ada, adalah sebagai berikut:
- PC minimal XT / 286 memory 640Kbyte; satu buah floppy disk menjalankan DOS.
- Seluruh software akan dijalankan dari floppy di disk A:
- Modem Baycom yang dapat dibuat sendiri menggunakan TCM 3105.
- Transceiver VHF / UHF.
Perangkat lunak yang perlu disiapkan berbeda dengan dengan Flexnet pada Windows. Perangkat lunak ini semua berjalan di DOS, yaitu:
- NOS (Network Operating System).
- AX25.COM (ax.25 untuk Baycom driver).
- BM.EXE (Bdale Messy Mailer) atau program e-mail lainnya.
Dimana memperoleh Software / Modem / Tempat Diskusi
Beberapa tempat yang menyimpan perangkat lunak tersebut adalah di:
http://xxx.itb.ac.id/~yc1dav/beginner/ ftp://ftp.ucsd.edu/
copy dari rekan-rekan amatir yang lain.
Perangkat keras modem radio paket tambahan yang dibutuh dapat diperoleh informasinya di:
- Rangkaian modem Packet Radio Baycom terlampir dibawah.
- Teknisi kami di Lab. Sistem di PAU Mikroelektronika ITB - komar@sysapp.paume.itb.ac.id Telp 022 251-4262
- Ada beberapa rekan amatir yang juga sudah bisa memproduksi sendiri coba di tanyakan di mailing list
- radio-paket@yahoogroups.com
- orari-news@yahoogroups.com
Kami sangat menyarankan agar pembaca ikut berpartisipasi aktif di diskusi mailing list amatir di Internet, yang antara lain ada di:
- radio-paket@yahoogroups.com
Koordinasi IP address & Internet Routing
Untuk menyambung ke Internet harus koordinasi IP Address – silahkan ditanyakan ke orari-news@yahoogroups.com siapa koordinator lokal IP anda atau ke penulis Onno W. Purbo dengan e-mail address onno@indo.net.id. Hostname Internet yang digunakan standard-nya adalah:
callsign.ampr.org
E-mail address yang digunakan standard-nya adalah:
callsign@callsign.ampr.org
callsign adalah callsign amatir radio yang sah yang diberikan oleh Kanwil POSTEL. Untuk memperoleh callsign amatir radio ini anda harus mengikuti ujian ORARI dari Kanwil POSTEL.
Setup Software AX25.COM
Software AX25.COM adalah packet driver untuk mendrive modem Baycom yang rangkaiannya kami lampirkan di bawah. Default setting dari AX25.COM adalah menggunakan COM1, kecepatan 1200bps & software interrupt 0x60H. Jika anda menggunakan port ini, maka cukup menjalankan:
ax25
maka kebutuhan packet driver sudah dipenuhi. Masalah umumnya timbul karena perlu memperpanjang Txdelay karena Rig yang kita gunakan waktu lock PLL-nya agak lambat. Default TXDelay yang digunakan adalah 200ms. Saya biasanya memperpanjang menjadi sekitar 400ms untuk menjamin bahwa PLL sudah stabil sebelum data dikirim – caranya menulis:
ax25 –h500
Setup Software NOS
Selanjutnya adalah mensetup dengan benar perangkat lunak NOS, beberapa direktir dan file yang harus di setup adalah:
/spool/mail /spool/mqueue autoexec.nos domain.txt
Setup minimal autoexec.nos
hostname yd1abc.ampr.org ax25 mycall yd1abc ip address 44.132.80.224 (mohon koordinasi dengan IP Koordinator lokal anda?) attach packet 0x60 ax0 2048 1024 route add default ax0 44.132.80.1 (check IP gateway anda berapa?). route add 44.132.80/24 ax0 direct start smtp smtp gateway 44.132.80.1 (check mail gateway anda siapa?)
Setup domain.txt
yd1abc.ampr.org IN A 44.132.80.224 itb.yc1dav.ampr.org IN A 44.132.80.1 yb1zz.ampr.org IN A 44.132.80.23
check semua IP & hostname rekan-rekan yang bekerja para frekuensi lokal anda, supaya bisa dimasukan kedalam file domain.txt. Perhatikan format yang digunakan dalam file domain.txt berbeda dengan file host. Format yang digunakan dalam domain.txt adalah format DNS yang lebih kompleks.
Setup Software BM
DOS Command
set BMRC=bm.rc set MAILER=bm.exe
Isi bm.rc
hostname yd1abc.ampr.org user yd1abc fullname Kabayan Bin Aceng reply yd1abc@yd1abc.ampr.org edit ed (editor yang digunakan untuk mengedit) smtp /spool/mail mqueue /spool/mqueue

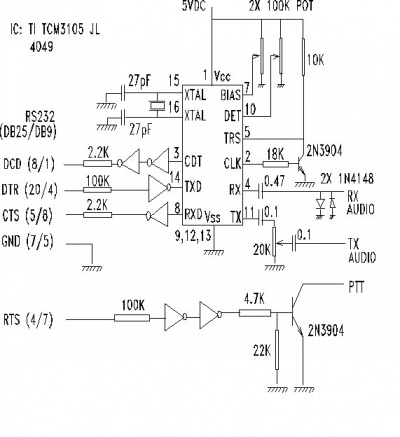

Rangkaian Modem Baycom
Beberapa komponen penting:
One chip modem TCM3105 X’tal 4.336 MHz (Color Burst TV). 4049 inverter
Instalasi Modem
Instalasi modem baycom relatif sederhana dengan menyambungkan pada pada serial port yang tidak digunakan. Sedang bagian Mic, Speaker, PTT dari Transceiver – sesuaikan konektor yang dibutuhkan pada modem.
