TCP
Transmission Control Protocol (TCP) adalah suatu protokol yang berada di lapisan transpor (baik itu dalam tujuh lapis model referensi OSI atau model DARPA) yang berorientasi sambungan (connection-oriented) dan dapat diandalkan (reliable). TCP dispesifikasikan dalam RFC 793.
Karakteristik TCP
TCP memiliki karakteristik sebagai berikut:
- Berorientasi sambungan (connection-oriented): Sebelum data dapat ditransmisikan antara dua host, dua proses yang berjalan pada lapisan aplikasi harus melakukan negosiasi untuk membuat sesi koneksi terlebih dahulu. Koneksi TCP ditutup dengan menggunakan proses terminasi koneksi TCP (TCP connection termination).
- Full-duplex: Untuk setiap host TCP, koneksi yang terjadi antara dua host terdiri atas dua buah jalur, yakni jalur keluar dan jalur masuk. Dengan menggunakan teknologi lapisan yang lebih rendah yang mendukung full-duplex, maka data pun dapat secara simultan diterima dan dikirim. Header TCP berisi nomor urut (TCP sequence number) dari data yang ditransmisikan dan sebuah acknowledgment dari data yang masuk.
- Dapat diandalkan (reliable): Data yang dikirimkan ke sebuah koneksi TCP akan diurutkan dengan sebuah nomor urut paket dan akan mengharapkan paket positive acknowledgment dari penerima. Jika tidak ada paket Acknowledgment dari penerima, maka segmen TCP (protocol data unit dalam protokol TCP) akan ditransmisikan ulang. Pada pihak penerima, segmen-segmen duplikat akan diabaikan dan segmen-segmen yang datang tidak sesuai dengan urutannya akan diletakkan di belakang untuk mengurutkan segmen-segmen TCP. Untuk menjamin integritas setiap segmen TCP, TCP mengimplementasikan penghitungan TCP Checksum.
- Byte stream: TCP melihat data yang dikirimkan dan diterima melalui dua jalur masuk dan jalur keluar TCP sebagai sebuah byte stream yang berdekatan (kontigu). Nomor urut TCP dan nomor acknowlegment dalam setiap header TCP didefinisikan juga dalam bentuk byte. Meski demikian, TCP tidak mengetahui batasan pesan-pesan di dalam byte stream TCP tersebut. Untuk melakukannya, hal ini diserahkan kepada protokol lapisan aplikasi (dalam DARPA Reference Model), yang harus menerjemahkan byte stream TCP ke dalam "bahasa" yang ia pahami.
- Memiliki layanan flow control: Untuk mencegah data terlalu banyak dikirimkan pada satu waktu, yang akhirnya membuat "macet" jaringan internetwork IP, TCP mengimplementasikan layanan flow control yang dimiliki oleh pihak pengirim yang secara terus menerus memantau dan membatasi jumlah data yang dikirimkan pada satu waktu. Untuk mencegah pihak penerima untuk memperoleh data yang tidak dapat disangganya (buffer), TCP juga mengimplementasikan flow control dalam pihak penerima, yang mengindikasikan jumlah buffer yang masih tersedia dalam pihak penerima.
- Melakukan segmentasi terhadap data yang datang dari lapisan aplikasi (dalam DARPA Reference Model)
- Mengirimkan paket secara "one-to-one": hal ini karena memang TCP harus membuat sebuah sirkuit logis antara dua buah protokol lapisan aplikasi agar saling dapat berkomunikasi. TCP tidak menyediakan layanan pengiriman data secara one-to-many.
TCP umumnya digunakan ketika protokol lapisan aplikasi membutuhkan layanan transfer data yang bersifat andal, yang layanan tersebut tidak dimiliki oleh protokol lapisan aplikasi tersebut. Contoh dari protokol yang menggunakan TCP adalah HTTP dan FTP.
Segmen TCP
Segmen-segmen TCP akan dikirimkan sebagai datagram-datagram IP (datagram merupakan satuan protocol data unit pada lapisan internetwork). Sebuah segmen TCP terdiri atas sebuah header dan segmen data (payload), yang dienkapsulasi dengan menggunakan header IP dari protokol IP.
Sebuah segmen dapat berukuran hingga 65495 byte: 216-(ukuran header IP terkecil (20 byte)+ukuran header TCP terkecil (20 byte)). Datagram IP tersebut akan dienkapsulasi lagi dengan menggunakan header protokol network interface (lapisan pertama dalam DARPA Reference Model) menjadi frame lapisan Network Interface. Gambar berikut mengilustrasikan data yang dikirimkan ke sebuah host.
Di dalam header IP dari sebuah segmen TCP, field Source IP Address diatur menjadi alamat unicast dari sebuah antarmuka host yang mengirimkan segmen TCP yang bersangkutan. Sementara itu, field Destination IP Address juga akan diatur menjadi alamat unicast dari sebuah antarmuka host tertentu yang dituju. Hal ini dikarenakan, protokol TCP hanya mendukung transmisi one-to-one.
Header TCP
Ukuran dari header TCP adalah bervariasi, yang terdiri atas beberapa field yang ditunjukkan dalam gambar dan tabel berikut. Ukuran TCP header paling kecil (ketika tidak ada tambahan opsi TCP) adalah 20 byte.
| Nama field | Ukuran | Keterangan |
|---|---|---|
| Source Port | 2 byte (16 bit) | Mengindikasikan sumber protokol lapisan aplikasi yang mengirimkan segmen TCP yang bersangkutan. Gabungan antara field Source IP Address dalam header IP dan field Source Port dalam field header TCP disebut juga sebagai socket sumber, yang berarti sebuah alamat global dari mana segmen dikirimkan. Lihat juga Port TCP. |
| Destination Port | 2 byte (16 bit) | Mengindikasikan tujuan protokol lapisan aplikasi yang menerima segmen TCP yang bersangkutan. Gabungan antara field Destination IP Address dalam header IP dan field Destination Port dalam field header TCP disebut juga sebagai socket tujuan, yang berarti sebuah alamat global ke mana segmen akan dikirimkan. |
| Sequence Number | 4 byte (32 bit) | Mengindikasikan nomor urut dari oktet pertama dari data di dalam sebuah segmen TCP yang hendak dikirimkan. Field ini harus selalu diset, meskipun tidak ada data (payload) dalam segmen. Ketika memulai sebuah sesi koneksi TCP, segmen dengan flag SYN (Synchronization) diset ke nilai 1, field ini akan berisi nilai Initial Sequence Number (ISN). Hal ini berarti, oktet pertama dalam aliran byte (byte stream) dalam koneksi adalah ISN+1. |
| Acknowledgment Number | 4 byte (32 bit) | Mengindikasikan nomor urut dari oktet selanjutnya dalam aliran byte yang diharapkan oleh untuk diterima oleh pengirim dari si penerima pada pengiriman selanjutnya. Acknowledgment number sangat dipentingkan bagi segmen-segmen TCP dengan flag ACK diset ke nilai 1. |
| Data Offset | 4 bit | Mengindikasikan di mana data dalam segmen TCP dimulai. Field ini juga dapat berarti ukuran dari header TCP. Seperti halnya field Header Length dalam header IP, field ini merupakan angka dari word 32-bit dalam header TCP. Untuk sebuah segmen TCP terkecil (di mana tidak ada opsi TCP tambahan), field ini diatur ke nilai 0x5, yang berarti data dalam segmen TCP dimulai dari oktet ke 20 dilihat dari permulaan segmen TCP. Jika field Data Offset diset ke nilai maksimumnya (24=16) yakni 15, header TCP dengan ukuran terbesar dapat memiliki panjang hingga 60 byte. |
| Reserved | 6 bit | Direservasikan untuk digunakan pada masa depan. Pengirim segmen TCP akan mengeset bit-bit ini ke dalam nilai 0. |
| Flags | 6 bit | Mengindikasikan flag-flag TCP yang memang ada enam jumlahnya, yang terdiri atas: URG (Urgent), ACK (Acknowledgment), PSH (Push), RST (Reset), SYN (Synchronize), dan FIN (Finish). |
| Window | 2 byte (16 bit) | Mengindikasikan jumlah byte yang tersedia yang dimiliki oleh buffer host penerima segmen yang bersangkutan. Buffer ini disebut sebagai Receive Buffer, digunakan untuk menyimpan byte stream yang datang. Dengan mengimbuhkan ukuran window ke setiap segmen, penerima segmen TCP memberitahukan kepada pengirim segmen berapa banyak data yang dapat dikirimkan dan disangga dengan sukses. Hal ini dilakukan agar si pengirim segmen tidak mengirimkan data lebih banyak dibandingkan ukuran Receive Buffer. Jika tidak ada tempat lagi di dalam Receive buffer, nilai dari field ini adalah 0. Dengan nilai 0, maka si pengirim tidak akan dapat mengirimkan segmen lagi ke penerima hingga nilai field ini berubah (bukan 0). Tujuan hal ini adalah untuk mengatur lalu lintas data atau flow control. |
| Checksum | 2 byte (16 bit) | Mampu melakukan pengecekan integritas segmen TCP (header-nya dan payload-nya). Nilai field Checksum akan diatur ke nilai 0 selama proses kalkulasi checksum. |
| Urgent Pointer | 2 byte (16 bit) | Menandakan lokasi data yang dianggap "urgent" dalam segmen. |
| Options | 4 byte (32 bit) | Berfungsi sebagai penampung beberapa opsi tambahan TCP. Setiap opsi TCP akan memakan ruangan 32 bit, sehingga ukuran header TCP dapat diindikasikan dengan menggunakan field Data offset. |
Port TCP
Port TCP mampu mengindikasikan sebuah lokasi tertentu untuk menyampaikan segmen-segmen TCP yang dikirimkan yang diidentifikasi dengan TCP Port Number. Nomor-nomor di bawah angka 1024 merupakan port yang umum digunakan dan ditetapkan oleh IANA (Internet Assigned Number Authority). Tabel berikut ini menyebutkan beberapa port TCP yang telah umum digunakan.
| Nomor port TCP | Keterangan |
|---|---|
| 20 | File Transfer Protocol/FTP (digunakan untuk saluran data) |
| 21 | File Transfer Protocol/FTP (digunakan untuk saluran kontrol) |
| 25 | Simple Mail Transfer Protocol/SMTP yang digunakan untuk mengirim e-mail |
| 23 | Telnet |
| 80 | Hypertext Transfer Protocol/HTTP yang digunakan untuk World Wide Web. |
| 110 | Post Office Protocol 3/POP3 yang digunakan untuk menerima e-mail. |
| 139 | NetBIOS over TCP session service |
Port TCP merupakan hal yang berbeda dibandingkan dengan port UDP, meskipun mereka memiliki nomor port yang sama. Port TCP merepresentasikan satu sisi dari sebuah koneksi TCP untuk protokol lapisan aplikasi, sementara port UDP merepresentasikan sebuah antrian pesan UDP untuk protokol lapisan aplikasi. Selain itu, protokol lapisan aplikasi yang menggunakan port TCP dan port UDP dalam nomor yang sama juga tidak harus sama. Sebagai contoh protokol Extended Filename Server (EFS) menggunakan port TCP dengan nomor 520, dan protokol Routing Information Protocol (RIP) menggunakan port UDP juga dengan nomor 520. Jelas, dua protokol tersebut sangatlah berbeda! Karenanya, untuk menyebutkan sebuah nomor port, sebutkan juga jenis port yang digunakannya, karena hal tersebut mampu membingungkan (ambigu).
Lihat juga Port TCP dan UDP

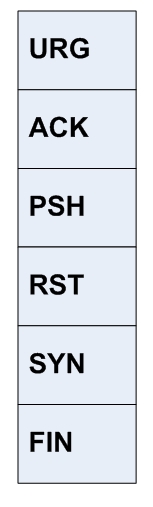

TCP Flag
Sebuah segmen TCP dapat memiliki flag (tanda-tanda) khusus yang mengindikasikan segmen yang bersangkutan, seperti yang disebutkan dalam tabel berikut:
| Nama flag | Keterangan |
|---|---|
| URG | Mengindikasikan bahwa beberapa bagian dari segmen TCP mengandung data yang sangat penting, dan field Urgent Pointer dalam header TCP harus digunakan untuk menentukan lokasi di mana data penting tersebut berada dalam segmen. |
| ACK | Mengindikasikan field Acknowledgment mengandung oktet selanjutnya yang diharapkan dalam koneksi. Flag ini selalu diset, kecuali pada segmen pertama pada pembuatan sesi koneksi TCP. |
| PSH | Mengindikasikan bahwa isi dari TCP Receive buffer harus diserahkan kepada protokol lapisan aplikasi. Data dalam receive buffer harus berisi sebuah blok data yang berurutan (kontigu), dilihat dari ujung paling kiri dari buffer. Dengan kata lain, sebuah segmen yang memiliki flag PSH diset ke nilai 1, tidak bolah ada satu byte pun data yang hilang dari aliran byte segmen tersebut; data tidak dapat diberikan kepada protokol lapisan aplikasi hingga segmen yang hilang tersebut datang. Normalnya, TCP Receive buffer akan dikosongkan (dengan kata lain, isi dari buffer akan diteruskan kepada protokol lapisan aplikasi) ketika buffer tersebut berisi data yang kontigu atau ketika dalam "proses perawatan". Flag PSH ini dapat mengubah hal seperti itu, dan membuat akan TCP segera mengosongkan TCP Receive buffer. Flag PSH umumnya digunakan dalam protokol lapisan aplikasi yang bersifat interaktif, seperti halnya Telnet, karena setiap penekanan tombol dalam sesi terminal virtual akan dikirimkan dengan sebuah flag PSH diset ke nilai 1. Contoh dari penggunaan lainnya dari flag ini adalah pada segmen terakhir dari berkas yang ditransfer dengan menggunakan protokol FTP. Segmen yang dikirimkan dengan flag PSH aktif tidak harus segera di-acknowledge oleh penerima. |
| RST | Mengindikasikan bahwa koneksi yang dibuat akan digagalkan. Untuk sebuah koneksi TCP yang sedang berjalan (aktif), sebuah segmen dengan flag RST diset ke nilai 1 akan dikirimkan sebagai respons terhadap sebuah segmen TCP yang diterima yang ternyata segmen tersebut bukan yang diminta, sehingga koneksi pun menjadi gagal. Pengiriman segmen dengan flag RST diset ke nilai 1 untuk sebuah koneksi aktif akan menutup koneksi secara paksa, sehingga data yang disimpan dalam buffer akan dibuang (dihilangkan). Untuk sebuah koneksi TCP yang sedang dibuat, segmen dengan flag RST aktif akan dikirimkan sebagai respons terhadap request pembuatan koneksi untuk mencegah percobaan pembuatan koneksi. |
| SYN | Mengindikasikan bahwa segmen TCP yang bersangkutan mengandung Initial Sequence Number (ISN). Selama proses pembuatan sesi koneksi TCP, TCP akan mengirimkan sebuah segmen dengan flag SYN diset ke nilai 1. Setiap host TCP lainnya akan memberikan jawaban (acknowledgment) dari segmen dengan flag SYN tersebut dengan menganggap bahwa segmen tersebut merupakan sekumpulan byte dari data. Field Acknowledgment Number dari sebuah segmen SYN diatur ke nilai ISN + 1. |
| FIN | Menandakan bahwa pengirim segmen TCP telah selesai dalam mengirimkan data dalam sebuah koneksi TCP. Ketika sebuah koneksi TCP akhirnya dihentikan (akibat sudah tidak ada data yang dikirimkan lagi), setiap host TCP akan mengirimkan sebuah segmen TCP dengan flag FIN diset ke nilai 1. Sebuah host TCP tidak akan mengirimkan segmen dengan flag FIN hingga semua data yang dikirimkannya telah diterima dengan baik (menerima paket acknowledgment) oleh penerima. Setiap host akan menganggap sebuah segmen TCP dengan flag FIN sebagai sekumpulan byte dari data. Ketika dua host TCP telah mengirimkan segmen TCP dengan flag FIN dan menerima acknowledgment dari segmen tersebut, maka koneksi TCP pun akan dihentikan. |
TCP Three-way handshake
Proses pembuatan koneksi TCP disebut juga dengan "Three-way Handshake". Tujuan metode ini adalah agar dapat melakukan sinkronisasi terhadap nomor urut dan nomor acknowledgement yang dikirimkan oleh kedua pihak dan saling bertukar ukuran TCP Window. Prosesnya dapat digambarkan sebagai berikut:
- Host pertama (yang ingin membuat koneksi) akan mengirimkan sebuah segmen TCP dengan flag SYN diaktifkan kepada host kedua (yang hendak diajak untuk berkomunikasi).
- Host kedua akan meresponsnya dengan mengirimkan segmen dengan acknowledgment dan juga SYN kepada host pertama.
- Host pertama selanjutnya akan mulai saling bertukar data dengan host kedua.
TCP menggunakan proses jabat tangan yang sama untuk mengakhiri koneksi yang dibuat. Hal ini menjamin dua host yang sedang terkoneksi tersebut telah menyelesaikan proses transmisi data dan semua data yang ditransmisikan telah diterima dengan baik. Itulah sebabnya, mengapa TCP disebut dengan koneksi yang reliable.
