Overview
srsEPC adalah implementasi ringan dari LTE core network (EPC) yang lengkap. Aplikasi srsEPC berjalan sebagai sebuah single binary tapi dapat memberikan komponen kunci EPC seperti Home Subscriber Service (HSS), Mobility Management Entity (MME), Service Gateway (S-GW) dan Packet Data Network Gateway (P-GW).

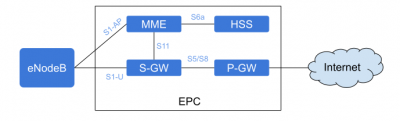

Gambar di atas memberikan ilustrasi komponen utama EPC, beserta berbagai interface antara mereka.
- HSS: Home Subscriber Service (HSS) adalah basis data pengguna. Ini menyimpan informasi seperti id pengguna, key, limit penggunaan, dll. Bertanggung jawab untuk mengautentikasi dan mengotorisasi akses pengguna ke jaringan.
- MME: Mobility Managment Entity (MME) adalah elemen kontrol utama dalam jaringan. Ini menangani mobilitas dan attach control message. Ini juga bertanggung jawab untuk paging UE dalam idle mode.
- S-GW: S-GW adalah gerbang data plane utama bagi pengguna, karena menyediakan mobility anchor untuk UE. Ini berfungsi sebagai router IP dan membantu mengatur sesi GTP antara eNB dan P-GW.
- P-GW: Packet Gateway (P-GW) adalah titik kontak dengan jaringan eksternal. Itu mengenforce parameter QoS untuk sesi pelanggan.
Untuk menyediakan jaringan LTE end-to-end yang lengkap, gunakan srsEPC dengan srsENB dan srsUE.
Fitur
srsEPC LTE core network mencakup penerapan entitas MME, HSS dan SPGW. Fitur dari masing-masing entitas ini dijelaskan lebih lanjut di bawah ini.
Fitur MME
Entitas srsEPC MME memberikan dukungan untuk protokol NAS dan S1AP yang memenuhi standar untuk menyediakan komunikasi kontrol plane antara EPC dan UE dan eNB.
Di tingkat NAS, ini termasuk:
- Lampirkan prosedur, lepaskan prosedur, prosedur permintaan layanan
- Perintah Mode Keamanan NAS, Permintaan/respons identitas, autentikasi
- Dukungan untuk pengaturan perlindungan integritas (EIA1 dan EIA2) dan penyandian (EEA0, EEA1 dan EEA2)
Di tingkat S1AP, ini termasuk:
- Penyiapan/Pembongkaran S1-MME
- Pengangkutan pesan NAS
- Pengaturan konteks/prosedur pelepasan
- Prosedur paging
Fitur HSS
Entitas srsEPC HSS menyediakan dukungan untuk mengonfigurasi parameter autentikasi UE dan parameter lain yang dapat dikonfigurasi berdasarkan per UE. Entitas HSS mencakup beberapa fitur berikut:
- Database berbasis CSV sederhana
- Algoritma otentikasi XOR dan MILENAGE, ditentukan per UE.
- Informasi QCI
- Konfigurasi IP dinamis atau statis dari UE
Fitur SPGW
Entitas srsEPC SPGW menyediakan dukungan untuk komunikasi bidang pengguna antara EPC dan eNB, menggunakan antarmuka S1-U dan SGi.
SPGW mendukung fitur-fitur berikut:
- Interface SGi diekspos sebagai antarmuka jaringan virtual (perangkat TUN)
- SGi < − > Penerusan S1-U menggunakan protokol GTP-U yang sesuai standar
- Dukungan prosedur GTP-C untuk menyiapkan/meruntuhkan terowongan GTP-U
- Dukungan untuk prosedur Pemberitahuan Data Downlink
