Oleh MOCH LUTFI (YC3LSB)

Sistim dari Homebrew Dua Band Transceiver ini sebenarnya adalah kerja Pengurangan dari Frekwensi oscillator dengan frekwensi kerja dari Exciter yang pengerjaannya dilaksanakan pada bagian RF Unit dalam hal ini dikerjakan oleh bagian Diode Balance Modulator lihat rangkaian 4x diode 1N4148 dan dikuatkan oleh bagian Penguat RF Amplifier. Disini Exciter kita kerjakan pada frekwensi antara 3.250 Kc s/d 3.450 Kc dengan Mod USB yang berfungsi IF.Kenapa kita pakai Mode USB karena hasil penguran dari frekwensi oscillator di bagian RF Unit nanti akan bekerja pada Mode LSB yang mana pada Band 80M dan 40M Band pada umumnya adalah bekerja dengan Mode LSB. Unit rangkaian ini terdiri dari pada penggabungan beberapa unit yang mana kita gabungkan yang akhirnya menjadi frekwensi lain dari exciternya. Untuk lebih jelasnya bias dilihat blok diagram .



Unit unit tersebut antara lain:

  • Bagian Exciter bekerja pada Frekwensi antara 3.250 Kc s/d 3.450 Kc.
  • Bagian RF Unit Oscilator Kristal bekerja pada Frekwnsi
    • Pada 80 M Band Oscilator Kristal adalah 7.200 Kc
    • Pada 40 M Band Oscilator Kristal adalah 10.400 Kc
  • Bagian RF PA

Saya membuat Transceiver ini dengan ukuran yang kecil saja dengan ukuran tinggi 7Cm Lebar 15Cm dan Panjang 18 Cm beserta rangkaian PR PA nya sekali. Dan Boks saya buat dari rangkaian PCB dengan tutup atas dan bawah dari aluminium tebal 1.2 mm sehingga lebih sederhana pembuatannya dan lebih murah biaya Transceiver ini

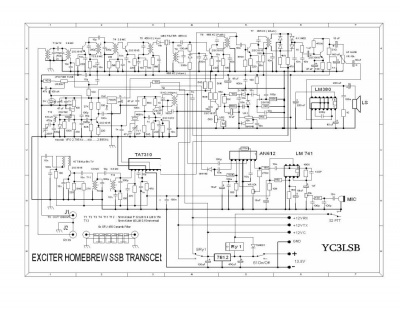

BAGIAN EXCITER

Unit ini tidak berbeda jauh dari dari rangkaian 80M QRP SSB Transceiver dari skema terdahulu bedanya terletak pada frek. VFO nya dan rangkaian band pas filter di bagian TX atau RX nya ( T1,T2, T3, T4, T11 dan T12 dan Capasitor resonansinya ) untuk rangkaian BFO nya kita adjust sampai didapatkan Mode LSB pada hasil out put di RF Unit dengar mengatur capasitor trimernya dan mengganti ganti keramik filter di rangkaian BFO dan mtrim ferit pada bagian filetr unit ferit T8 hanya bagian AF nya kita pergunakan IC LM380. Kerjakan bagian Unit ini dan adjust sampai didapatkan hasil yang kita inginkan sebelum melangkah ke bagian RF Unit

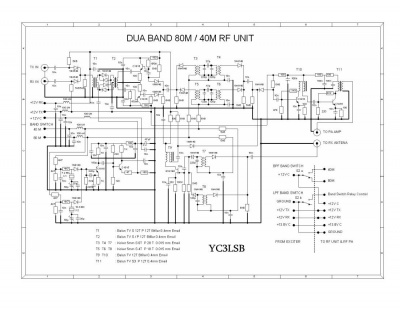

BAGIAN RF UNIT

Unit ini terdiri dari Oscilator kristal untuk masing masing Band, BPF untuk masing masing Band Mikser amplifier dan Penguat RF baik TX atau RX. Balance Modulator terdiri dari penggabungan 4 buah diode 1N4148 dengan T1 dan T2. Oscilator kristal untuk masing masing Band transistor yang dipergunakan 2SC1518 baik untuk oscillator atau penguat ascilatornya. Sistim swiching penggantian Band dengan mempergunakan Diode juga mempergunakan 1N4148. Adjusment juga tidak berbeda jauh dari RF Unit baik TX atu RX nya

BAGIAN RF PA

Bagian ini juga tidak begitu berbeda dengan Adjusment Homebrew transceiver 80m band biasanya, hanya bedanya kita kerjakan pada Dua Band dengan tambahan relay

Band Switch dan Low Pass Filter tiap Bandnya. Dalam perakitan rangkaian ini yang perlu diperhatikan adalah pembuatan koker koker untuk Band Pass Filter ataupun Low Pass Filter, juga diperhatikan sistim pembagian tegangan baik yang melalui Diode ataupun yang lewat Relay juga sistim Band Switchnya. Rakian ini tidak hanya dapat dikerjakan hanya di band 80M dan 40M saja tetapi bisa ditambahkan beberapa Band lagi hanya menambah Oscilator kristal, Band Pass Filter, Low Pass Filter, merubah sistim switching Relay pada Low Pass Filter karena jika lebih dari dua Band setiap Band dibutuhkan 2 buah Relay dan juga mennganti rangkaian Linear Amplifiernya dengan tipe Broad Band Linear Amplifier Transistor missal 2 X 2SC1969 atau yang lainnya. Selamat merakit Enjoy with your QRP Transceiver 73…..! de YC3LSB
