RADAR

Radar (yang dalam bahasa Inggris merupakan singkatan dari Radio Detection and Ranging, yang berarti deteksi dan penjarakan radio) adalah suatu sistem gelombang elektromagnetik yang berguna untuk mendeteksi, mengukur jarak dan membuat map benda-benda seperti pesawat terbang, berbagai kendaraan bermotor dan informasi cuaca (hujan).

Panjang gelombang yang dipancarkan radar adalah beberapa milimeter hingga satu meter. Gelombang radio/sinyal yang dipancarkan dan dipantulkan dari suatu benda tertentu akan ditangkap oleh radar. Dengan menganalisa sinyal yang dipantulkan tersebut, pemantul sinyal dapat ditentukan lokasinya dan terkadang dapat juga ditentukan jenisnya. Meskipun sinyal yang diterima relatif lemah/kecil, namun radio sinyal tersebut dapat dengan mudah dideteksi dan diperkuat oleh radar.

Sejarah

Seorang ahli fisika Inggris bernama James Clerk Maxwell mengembangkan dasar-dasar teori tentang elektromagnetik pada tahun 1865. Setahun kemudian, seorang ahli fisika asal Jerman bernama Heinrich Rudolf Hertz berhasil membuktikan teori Maxwell mengenai gelombang elektromagnetik dengan menemukan gelombang elektromagnetik itu sendiri.

Pendeteksian keberadaan suatu benda dengan menggunakan gelombang elektromagnetik pertama kali diterapkan oleh Christian Hülsmeyer pada tahun 1904. Bentuk nyata dari pendeteksian itu dilakukan dengan memperlihatkan kebolehan gelombang elektromagnetik dalam mendeteksi kehadiran suatu kapal pada cuaca yang berkabut tebal. Namun di kala itu, pendeteksian belum sampai pada kemampuan mengetahui jarak kapal tersebut.

Di tahun 1921, Albert Wallace Hull menemukan magnetron sebagai tabung pemancar sinyal/transmitter yang efisien. Kemudian transmitter berhasil ditempatkan pada kapal kayu dan pesawat terbang untuk pertama kalinya secara berturut-turut oleh A. H. Taylor dan L. C. Young di tahun 1922 dan L. A. Hyland dari Laboratorium Riset kelautan Amerika Serikat di tahun 1930.

Istilah radar sendiri pertama kali digunakan pada tahun 1941, menggantikan istilah dari singkatan Inggris RDF (Radio Directon Finding), namun perkembangan radar itu sendiri sudah mulai banyak dikembangkan sebelum Perang Dunia II oleh ilmuwan dari Amerika, Jerman, Prancis dan Inggris. Dari sekian banyak ilmuwan, yang paling berperan penting dalam pengembangan radar adalah Robert Watson-Watt asal Skotlandia, yang mulai melakukan penelitiannya mengenai cikal bakal radar pada tahun 1915. Di tahun 1920-an, ia bergabung dengan bagian radio National Physical Laboratory. Di tempat ini, ia mempelajari dan mengembangkan peralatan navigasi dan juga menara radio. Watson-Watt menjadi salah satu orang yang ditunjuk dan diberikan kebebasan penuh oleh Kementrian Udara dan Kementrian Produksi Pesawat Terbang untuk mengembangkan radar. Watson-Watt kemudian menciptakan radar yang dapat mendeteksi pesawat terbang yang sedang mendekat dari jarak 40 mil (sekitar 64 km). Dua tahun berikutnya, Inggris memiliki jaringan stasiun radar yang berfungsi untuk melindungi pantainya.

Pada awalnya, radar memiliki kekurangan, yakni gelombang elektromagnetik yang dipancarkannya terpancar di dalam gelombang yang tidak terputus-putus. Hal ini menyebabkan radar mampu mendeteksi kehadiran suatu benda, namun tidak pada lokasi yang tepat. Terobosan pun akhirnya terjadi di tahun 1936 dengan pengembangan radar berdenyut (pulsed). Dengan radar ini, sinyal diputus secara berirama sehingga memungkinkan untuk mengukur antara gema untuk mengetahui kecepatan dan arah yang tepat mengenai target.

Sementara itu, terobosan yang paling signifikan terjadi di tahun 1939 dengan ditemukannya pemancar gelombang mikro berkekuatan tinggi yang disempurnakan. Keunggulan dari pemancar ini adalah ketepatannya dalam mendeteksi keberadaan sasaran, tidak peduli dalam keadaan cuaca apapun. Keunggulan lainnya adalah bahwa gelombang ini dapat ditangkap menggunakan antena yang lebih kecil, sehingga radar dapat dipasang di pesawat terbang dan benda-benda lainnya. Hal ini yang pada akhirnya membuat Inggris menjadi lebih unggul dibandingkan negara-negara lainnya di dunia. Di tahun-tahun berikutnya, sistem radar berkembang lebih pesat lagi, baik dalam hal tingkat resolusi dan portabilitas yang lebih tinggi, maupun dalam hal peningkatan kemampuan sistem radar itu sendiri sebagai pertahanan militer.

Konsep

Konsep radar adalah mengukur jarak dari sensor ke target. Ukuran jarak tersebut didapat dengan cara mengukur waktu yang dibutuhkan gelombang elektromagnetik selama penjalarannya mulai dari sensor ke target dan kembali lagi ke sensor.

Klasifikasi

Berdasarkan bentuk gelombang

  • Continuous Wave/CW (Gelombang Berkesinambungan), merupakan radar yang menggunakan transmitter dan antena penerima (receive antenna) secara terpisah, di mana radar ini terus menerus memancarkan gelombang elektromagnetik. Radar CW yang tidak termodulasi dapat mengukur kecepatan radial target serta posisi sudut target secara akurat. Radar CW yang tidak termodulasi biasanya digunakan untuk mengetahui kecepatan target dan menjadi pemandu rudal (missile guidance).
  • Pulsed Radars/PR (Radar Berdenyut), merupakan radar yang gelombang elektromagnetiknya diputus secara berirama. Frekuensi denyut radar (Pulse Repetition Frequency/PRF) dapat diklasifikasikan menjadi 3 bagian, yaitu PRF high, PRF medium dan PRF low.

Jenis

Doppler Radar

Doppler radar merupakan jenis radar yang mengukur kecepatan radial dari sebuah objek yang masuk ke dalam daerah tangkapan radar dengan menggunakan Efek Doppler. Hal ini dilakukan dengan memancarkan sinyal microwave (gelombang mikro) ke objek lalu menangkap refleksinya, dan kemudian dianalisis perubahannya. Doppler radar merupakan jenis radar yang sangat akurat dalam mengukur kecepatan radial. Contoh Doppler radar adalah Weather Radar yang digunakan untuk mendeteksi cuaca.

Bistatic Radar

Bistatic radar merupakan suatu jenis sistem radar yang komponennya terdiri dari pemancar sinyal (transmitter) dan penerima sinyal (receiver), di mana kedua komponen tersebut terpisah. Kedua komponen itu dipisahkan oleh suatu jarak yang dapat dibandingkan dengan jarak target/objek. Objek dapat dideteksi berdasarkan sinyal yang dipantulkan oleh objek tersebut ke pusat antena. Contoh Bistatic radar adalah Passive radar. Passive radar adalah sistem radar yang mendeteksi dan melacak objek dengan proses refleksi dari sumber non-kooperatif pencahayaan di lingkungan, seperti penyiaran komersial dan sinyal komunikasi.

Sistem radar

Ada tiga komponen utama yang tersusun di dalam sistem radar, yaitu antena, transmitter (pemancar sinyal) dan receiver (penerima sinyal) .

Antena

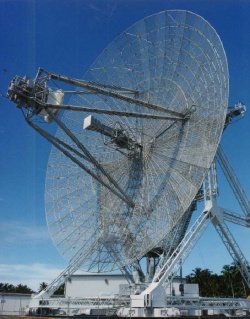

Antena yang terletak pada radar merupakan suatu antena reflektor berbentuk piring parabola yang menyebarkan energi elektromagnetik dari titik fokusnya dan dipantulkan melalui permukaan yang berbentuk parabola. Antena radar memiliki du akutub (dwikutub). Input sinyal yang masuk dijabarkan dalam bentuk phased-array (bertingkat atau bertahap). Ini merupakan sebaran unsur-unsur objek yang tertangkap antena dan kemudian diteruskan ke pusat sistem radar.

Pemancar sinyal (transmitter)

Pada sistem radar, pemancar sinyal (transmitter) berfungsi untuk memancarkan gelombang elektromagnetik melalui reflektor antena. Hal ini dilakukan agar sinyal objek yang berada didaerah tangkapan radar dapat dikenali. Pada umumnya, transmitter memiliki bandwidth dengan kapasitas yang besar. Transmitter juga memiliki tenaga yang cukup kuat, efisien, bisa dipercaya, ukurannya tidak terlalu besar dan tidak terlalu berat, serta mudah dalam hal perawatannya.

Penerima sinyal (receiver)

Pada sistem radar, penerima sinyal (receiver) berfungsi sebagai penerima kembali pantulan gelombang elektromagnetik dari sinyal objek yang tertangkap oleh radar melalui reflektor antena. Pada umumnya, receiver memiliki kemampuan untuk menyaring sinyal yang diterimanya agar sesuai dengan pendeteksian yang diinginkan, dapat memperkuat sinyal objek yang lemah dan meneruskan sinyal objek tersebut ke pemroses data dan sinyal (signal and data processor), dan kemudian menampilkan gambarnya di layar monitor (display).


Selain tiga komponen di atas, sistem radar juga terdiri dari beberapa komponen pendukung lainnya, yaitu

  • Waveguide, berfungsi sebagai penghubung antara antena dan transmitter.
  • Duplexer, berfungsi sebagai tempat pertukaran atau peralihan antara antena dan penerima atau pemancar sinyal ketika antena digunakan dalam kedua situati tersebut.
  • Software, merupakan suatu bagian elektronik yang berfungsi mengontrol kerja seluruh perangkat dan antena ketika melakukan tugasnya masing-masing.

Prinsip pengoperasian radar

Umumnya, radar beroperasi dengan cara menyebarkan tenaga elektromagnetik terbatas di dalam piringan antena. Tujuannya adalah untuk menangkap sinyal dari benda yang melintas di daerah tangkapan antena yang bersudut 20o – 40o. Ketika ada benda yang masuk ke dalam daerah tangkapan antena tersebut, maka sinyal dari benda tersebut akan ditangkap dan diteruskan ke pusat sitem radar untuk kemudian diproses sehingga benda tersebut nantinya akan tampak dalam layar monitor/display.

Kegunaan radar

Cuaca

  • Weather Radar, merupakan jenis radar cuaca yang memiliki kemampuan untuk mendeteksi intensitas curah hujan dan cuaca buruk, misalnya badai.
  • Wind Profiler, merupakan jenis radar cuaca yang berguna untuk mendeteksi kecepatan dan arah angin dengan menggunakan gelombang suara (SODAR).

Militer

  • Airborne Early Warning (AEW), merupakan sebuah sistem radar yang berfungsi untuk mendeteksi posisi dan keberadaan pesawat terbang lain. Sistem radar ini biasanya dimanfaatkan untuk pertahanan dan penyerangan udara dalam dunia militer.
  • Radar pemandu peluru kendali, biasa digunakan oleh sejumlah pesawat tempur untuk mencapai sasaran/target penembakan. Salah satu pesawat yang menggunakan jenis radar ini adalah pesawat tempur Amerika Serikat F-14. Dengan memasang radar ini pada peluru kendali udara (AIM-54 Phoenix), maka peluru kendali yang ditembakkan ke udara itu (air-to-air missile) diharapkan dapat mencapai sasarannya dengan tepat.

Kepolisian

Radar biasa dimanfaatkan oleh kepolisian untuk mendeteksi kecepatan kendaraan bermotor saat melaju di jalan. Radar yang biasa digunakan untuk masalah ini adalah radar gun (radar kecepatan) yang berbentuk seperti pistol dan microdigicam radar.

Pelayaran

Dalam bidang pelayaran, radar digunakan untuk mengatur jalur perjalanan kapal agar setiap kapal dapat berjalan dan berlalu lalang di jalurnya masing-masing dan tidak saling bertabrakan, sekalipun dalam cuaca yang kurang baik, misalnya cuaca berkabut.

Penerbangan

Dalam bidang penerbangan, penggunaan radar terlihat jelas pada pemakaian Air Traffic Control (ATC). Air Traffic Control merupakan suatu kendali dalam pengaturan lalu lintas udara. Tugasnya adalah untuk mengatur lalu lalang serta kelancaran lalu lintas udara bagi setiap pesawat terbang yang akan lepas landas (take off), terbang di udara, maupun yang akan mendarat (landing). ATC juga berfungsi untuk memberikan layanan bantuan informasi bagi pilot tentang cuaca, situasi dan kondisi bandara yang dituju.

Referensi

  • Philbin,Tom.2005.100 Penciptaan Terbesar Sepanjang Masa.Batam:Kharisma Publishing.
  • Wickens,Christopher D..1998.The Future of Air Traffic Control:Human Operators and Automation.Washington DC:National Academy Press EY6016.
  • Skolnik,Merrill.1990.Radar Handbook Second Edition.United States:McGraw-Hill,Inc.
  • Raemer,Harold R..1997.Radar Systems Principles.Florida:CRC Press LLC.
