OpenVPN: IPv4 routed LAN

From OnnoWiki
Jump to navigation Jump to search

Sumber: https://backreference.org/2009/11/15/openvpn-and-iroute/


gwA

gwA # cat /etc/openvpn/server.conf
# gwA
local 172.20.0.1
port 1194
proto udp
dev tun
topology subnet
mode server
tls-server
ifconfig 10.0.0.1 255.255.255.0
route 192.168.2.0 255.255.255.0 10.0.0.2
route 192.168.3.0 255.255.255.0 10.0.0.3
client-config-dir ccd
# snip rest of config

gwA # cat /etc/openvpn/ccd/gwB
ifconfig-push 10.0.0.2 255.255.255.0
push "route 192.168.1.0 255.255.255.0 10.0.0.1"
iroute 192.168.2.0 255.255.255.0

gwA # cat /etc/openvpn/ccd/gwC
ifconfig-push 10.0.0.3 255.255.255.0
push "route 192.168.1.0 255.255.255.0 10.0.0.1"
iroute 192.168.3.0 255.255.255.0

gwB

gwB # cat /etc/openvpn/client.conf
# gwB
remote 172.20.0.1 1194
proto udp
dev tun
topology subnet
# snip rest of config


gwC

gwC # cat /etc/openvpn/client.conf
# gwC
remote 172.20.0.1 1194
proto udp
dev tun
topology subnet
# snip rest of config

Cek

ping
route

Teori

Berikut ini, sedikit teori / latar belakang bagaimana OpenVPN bekerja.

Saat OpenVPN menerima sebuah paket / frame pada interface tun/tap untuk di forward, maka OpenVPN akan meng-enkript paket tersebut dan meng-enkapsulasi-nya menjadi satu atau lebih UDP datagram, yang kemudian dikirim ke remote (biasanya public) IP address dari VPN node lain. VPN Node tersebut akan menerima di IP public-nya, meng-dekapsulasi dan dekript paket / frame tersebut, dan mengirimkan paket tersebut ke interface tun/tap lokal, dimana packet tersebut akan akhirnya berinteraksi dengan sistem operasi di komputer remote tersebut. Tentu saja proses ini juga berlaku untuk arah yang berlawanan.

Jika IP address yang terlibat disini hanya milik VPN saja, OpenVPN tidak akan memperoleh masalah untuk mengasosiasikan sebuah IP VPN ke IP public milik remote VPN peer (selama address ini di push oleh server ke client dan tidak secara statik dialokaikan).

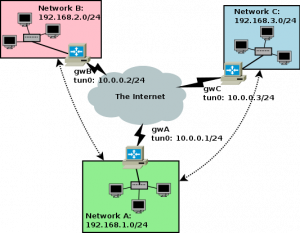

Yang akan menjadi masalah, jika ada non-VPN paket yang terlibat, OpenVPN membutuhkan informasi lebih lanjut. Untuk kasus kita antara A-to-C, jika gwA menerima paket dengan src=192.168.1.1 dan dst=192.168.3.1, maka tabel routing akan mengirimkannya ke interface tun0, dan kemudian ke OpenVPN. Pertanyaannya, bagaimana OpenVPN bisa tahu destination IP berada di belakang remote peer yang mana? Informasi ini diperlukan agar OpenVPN dapat meng-enkapsulasi UDP Paket ke IP remote OpenVPN yang benar.

Hal yang sama, untuk arah C-to-A, saat OpenVPN gwA melihat paket dengan src=192.168.3.1 dan dst=192.168.1.1, OpenVPN gwA membutuhkan informasi bagaimana untuk mencapai source address, agar nantinya dapat mengirim reply. Jadi ini masalah yang sama dengan diatas, hanya dari sudut pandang yang berbeda.

Karena kemungkinan (dan sebenanrnya) bisa ada lebih dari satu peer, maka OpenVPN butuh tahu setiap network di belakang setiap peer. Kita kemungkinan akan berfikir, kita bisa menambahkan tabel routing, misalnya di gwA, sebagai,

192.168.3.0/24 via 10.0.0.3 dev tun0

yang akan mengasumsikan bahwa 192.168.3.0/24 berada di belakang 10.0.0.3, dan akan menggunakan gwC public IP untuk mengirimkan encapsulated traffic yang ditujukan ke 192.168.3.0/24. Sayangnya, OpenVPN tidak bekerja seperti itu. Kita perlu secara explisit memberitahukan OpenVPN network mana dibelakang setiap client. Ini dilakukan menggunakan directive

iroute

Dalam contoh ini, diletakan dalam file2 di bawah folder

/etc/openvpn/ccd/
