Date: 12/02/08 From: Eko Pramono (YD2WPE) <ekopramonoid@gmail.com>

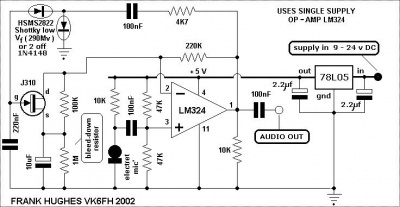

Banyak para homebrewer amatir radio yang ingin memiliki rangkaian compressor yang murah namun baik kualitasnya,...Kebetulan beberapa waktu lalu saya surfing dan mendapatkan rangkaian compressor yang menggunakan FET. Alamat sitenya:
http://web.telia.com/%7Eu43200663/tx/mic_comp_00.htm [web.telia.com]
Saya telah mencobanya dan hasilnya lumayan bagus,...namun ada beberapa modifikasi yang saya lakukan,..
- Saya menambahkan unit pre-amp mic di depan rangkaian LM324,..oleh karenanya resistor 10K sebagai panjar arus masuk ke mic condenser dapat dihilangkan,...
- Trus kapasitor 100 nF yang terpasang pada kaki 3 IC LM324 dapat dibesarkan smp 4,7 uF untuk memberikan kualitas hifi (lebih ngebass)
- Antara pre amp mic dan input LM324 ada baiknya ditambahi rangkaian galaksi (banyak dipasaran) untuk menaikkan nada tengah suara. Namun output pre-amp ada baiknya di tambah resistor 10k,..agar outputnya tidak terlalu besar masuk ke galaksi
- Setelah compressor saya tambah dengan rangkaian tone controll
- Output dari tone controll siap dicolokkan ke pesawat 2 meteran
Blok Diagram
Mic cond ==> Pre-amp Mic ==> Galaksi ==> Compressor ==> Tone Controll ==> Pesawat 2M
Mungkin eksperiment saya ini dapat menjadikan IDE yang berguna bagi kita semua,..
