Line of Sight
Memperoleh Line of Sight (LOS) yang baik antara antenna pengirim dan antenna penerima sangat penting sekali baik untuk instalasi Point to Point dan Point to Multipoint. Ada dua (2) jenis LOS yang biasanya harus di perhatikan dalam instalasi, yaitu:
- Optical LOS – berhubungan dengan kemampuan masing-maisng untuk melihat.
- Radio LOS – berhubungan dengan kemampuan penerima radio untuk “melihat” sinyal dari pemancar radio.

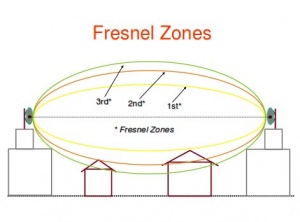

Teori Fresnel Zone digunakan untuk mengkuantifikasi Radio Line of Sight. Bayangkan sebuah Fresnel Zone sebagai lorong berbentuk bola rugby dengan antenna pemancar & penerima di ujung-ujungnya.
Optical LOS sangat mudah di pengerti. Radio LOS lebih sulit dan membutuhkan perhitungan yang lebih rumit untuk menjamin bahwa sinyal berada dalam jarak aman dari berbagai penghalang yang akan di lewatinya. Dalam daerah Fresnel zone tidak boleh ada pengganggu sinyal. Fresnel Zone dibuat beberapa lapis, tampak pada gambar adalah Fresnel Zone lapisan pertama, kedua dan ketiga. Bentuknya elips yang menghubungkan ke dua titik antenna di ujungnya.
Beberapa orang menggunakan consensus bahwa jika 60% dari Fresnel Zone di tambah tiga meter bebas dari halangan maka Radio [[LOS]] baik. Sebagian mengapopsi bahwa harus 80% dari Fresnel Zone tida ada yang menghalangi untuk memperoleh [[Radio]] LOS yang baik.
Jika ada halangan di wilayah Fresnel Zone maka performance system akan terganggu. Beberapa efek yang akan terjadi adalah:
- Reflection (Refleksi). Gelombang yang menabrak merambat menjauhi bidang datar & mulus yang di tabrak. Multipath fading akan terjadi jika gelombang yang datang secara langsung menyatu di penerima dengan gelombang pantulan yang juga datang tapi dengan fasa yang berbeda.
- Refraction (Refraksi). Gelombang yang menabrak merambat melalui bidang yang dapat memudarkan (scattering) pada sudut tertentu. Pada frekuensi di bawah 10GHz kita tidak terlalu banyak terganggu oleh hujan lebat, awan, kabut dsb. Redaman pada 2.4GHz pada hujan 150mm/jam adalah sekitar 0.01dB/km.
- Diffraction (Difraksi). Gelombang yang menabrak melewati halangan dan masuk ke daerah bayangan.
