Ettus B210
Ettus Research™ https://www.ettus.com/, sebuah merek NI sejak 2010, adalah pemasok terkemuka di dunia untuk platform radio yang ditentukan perangkat lunak, termasuk rangkaian produk Universal Software Radio Peripheral (USRP™).
Dengan mendukung beragam lingkungan development pada portofolio ekspansif perangkat keras RF berkinerja tinggi, platform USRP adalah platform SDR pilihan bagi ribuan engineer, ilmuwan, dan mahasiswa di seluruh dunia untuk pengembangan algoritme, eksplorasi, pembuatan prototipe, dan pengembangan nirkabel generasi mendatang. teknologi di berbagai aplikasi.
Rangkaian produk USRP dirancang untuk aplikasi RF dari DC hingga 6 GHz, termasuk sistem multi-antena (MIMO). Contoh area aplikasi termasuk ruang putih, ponsel, keamanan publik, pemantauan spektrum, jaringan radio, radio kognitif, navigasi satelit, dan radio amatir.
NI, melalui merek Ettus Research, menawarkan portofolio radio terdefinisi perangkat lunak premium yang menggabungkan kemudahan penggunaan dan komunitas perangkat lunak sumber terbuka yang kuat. Memanfaatkan kekuatan USRP Hardware Driver™ (UHD), para insinyur memiliki akses ke ekosistem pilihan perangkat lunak, dari sumber terbuka hingga desain sistem grafis.
Repositori kode perangkat lunak GNU Radio sumber terbuka membantu para insinyur berinteraksi dengan ratusan anggota aktif yang mendukung pengguna lain dan mengembangkan basis kode.
Melalui komunitas sumber terbuka ini, perangkat lunak Radio GNU terus berkembang dan menangani lebih banyak aplikasi termasuk RF dan desain sistem komunikasi yang mencakup penelitian MAC dan PHY, pemantauan spektrum dan kecerdasan sinyal, serta sensor dan pelacakan nirkabel.

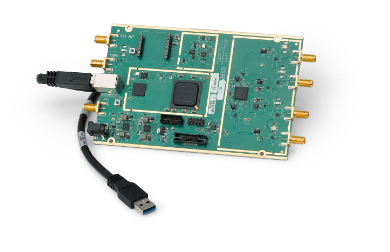

USRP B210 menyediakan platform Single-board, Universal Software Radio Peripheral (USRP™) yang terintegrasi penuh dengan cakupan frekuensi berkelanjutan dari 70 MHz – 6 GHz. Dirancang untuk eksperimen berbiaya rendah, ini menggabungkan transceiver konversi langsung AD9361 RFIC yang menyediakan bandwidth real-time hingga 56MHz, Spartan6 FPGA yang terbuka dan dapat diprogram ulang, dan konektivitas SuperSpeed USB 3.0 yang cepat dengan daya bus yang nyaman. Dukungan penuh untuk perangkat lunak USRP Hardware Driver™ (UHD) memungkinkan Anda untuk segera mulai mengembangkan dengan GNU Radio, membuat prototipe stasiun basis GSM Anda sendiri dengan OpenBTS, dan kode transisi tanpa batas dari USRP B210 ke platform USRP dengan kinerja yang lebih tinggi dan siap untuk industri.
Arsitektur Sistem B210
Frontend RF terintegrasi pada USRP B210 dirancang dengan Perangkat Analog baru AD9361, transceiver konversi langsung chip tunggal, yang mampu mengalirkan bandwidth RF real-time hingga 56 MHz. B210 menggunakan kedua rantai sinyal AD9361, memberikan kemampuan MIMO yang koheren. Pemrosesan dan kontrol sinyal onboard AD9361 dilakukan oleh Spartan6 XC6SLX150 FPGA yang terhubung ke PC host menggunakan SuperSpeed USB 3.0. Throughput waktu nyata USRP B210 di-benchmark pada kuadratur 61,44MS/dtk, menyediakan bandwidth RF instan 56 MHz penuh ke PC host untuk pemrosesan tambahan menggunakan Radio GNU atau aplikasi yang menggunakan API UHD.
