Desain Jaringan Akses Wireless di Jasinga
Pada bagian ini kita akan mencoba memperlihatkan desain jaringan akses wireless untuk 7 mahasiswa Universitas Terbuka yang berada di Jasinga, Kabupaten Bogor. Untuk contoh perencanaan jaringan disini, data koordinat lokasi mahasiswa adalah,
-6.454047,106.460922 -6.441695,106.462051 -6.446236,106.460457 -6.411963,106.490471 -6.426875,106.475693 -6.451865,106.461388 -6.478530,106.462738
Alternatif lokasi server ada di
-6.447597,106.46081 - SMPN2 Jasinga -6.482854,106.468242 - SDN Jasinga 01 -6.46436,106.459506 - SDN Sukamanah 03
Langkah yang perlu dilakukan,
- Buat sambungan PtMP (Point to Multi Point).
- Klik lokasi salah satu sekolah.
- Gunakan Ubiquiti Bullet AC 2.4GHz antenna omni di lokasi sekolah.
- Cek satu per satu kondisi sambungan untuk masing-masing client, asumsi antenna parabola, seperti, ubiquiti PowerBeam, di client. Pada kenyataannya kemungkinan client akan menggunakan antenna wajanbolic yang murah.

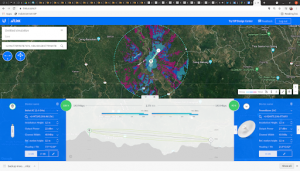

Tower diletakan tower di belakang SMPN2 Jasinga yang merupakan bukit yang agak tinggi pada koordinat -6.447597,106.46081. Konstruksi lokasi agak lumayan karena ini merupakan hutan kecil. Hasil analisa sambungan untuk masing-masing client.
| Client | Jarak (m) | Kec. (Mbps) | Tower (m) |
|---|---|---|---|
| -6.454047,106.460922 | 720 | 153 | 12 |
| -6.441695,106.462051 | 672 | 153 | 12 |
| -6.446236,106.460457 | 157 | 153 | 12 |
| -6.411963,106.490471 | 5,15 km | 126 | 20 |
| -6.426875,106.475693 | 2.83 km | 145 | 12 |
| -6.451865,106.461388 | 480 | 153 | 12 |
| -6.478530,106.462738 | (TERHALANG) | 3.45 km | 0 |
Terlihat hanya satu (1) client yang tidak bisa diberikan akses karena terlalu rendah lokasinya. Yang lain bisa diberi akses dengan kecepatan rata-rata sekitar 150Mbps.

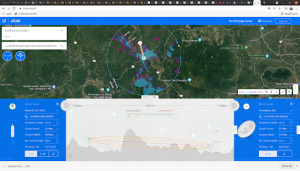

Tower diletakan tower di halaman SDN Jasinga 01 jadi relatif aman pada koordinat -6.482854,106.468242. Ketinggian tower dibuat 20 meter, dengan peralatan Ubiquiti Bullet AC supaya agak baik coveragenya.
| Client | Jarak (m) | Kec. (Mbps) | Tower (m) |
|---|---|---|---|
| -6.454047,106.460922 | (TERHALANG) | 3.31 km | 0 |
| -6.441695,106.462051 | (TERHALANG) | 4.63 km | 0 |
| -6.446236,106.460457 | (TERHALANG) | 4.17 km | 0 |
| -6.411963,106.490471 | (TERHALANG) | 8.27 km | 0 |
| -6.426875,106.475693 | (TERHALANG) | 6.29 km | 0 |
| -6.451865,106.461388 | (TERHALANG) | 3.53 km | 0 |
| -6.478530,106.462738 | 777 m | 153 | 12 |
Berbeda dengan sebelumnya terlihat hanya satu (1) client yang bisa diberikan akses, sedang 6 client lainnya semua terhalang bukit. Kecepatan rata-rata sekitar 150Mbps.

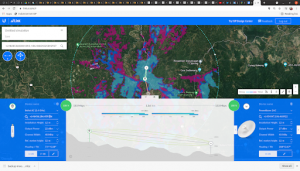

Tower diletakan di halaman SDN Sukamanah 03 jadi relatif aman pada koordinat -6.46436,106.459506. Ketinggian tower dibuat 20 meter, dengan peralatan Ubiquiti Bullet AC supaya agak baik coveragenya.
| Client | Jarak (m) | Kec. (Mbps) | Tower (m) |
|---|---|---|---|
| -6.454047,106.460922 | 1.16 km | 153 | 12 |
| -6.441695,106.462051 | (TERHALANG) | 2.54 km | 0 |
| -6.446236,106.460457 | 2.03 km | 153 | 20 |
| -6.411963,106.490471 | 6.76 km | 80 | 20 |
| -6.426875,106.475693 | 4.54 km | 103 | 20 |
| -6.451865,106.461388 | 1.41 km | 153 | 12 |
| -6.478530,106.462738 | (TERHALANG) | 1.62 km | 0 |
Terlihat ada dua (2) client yang tidak bisa diberikan akses karena terhalang bukit. Tower yang harus digunakan di sisi client rata-rata sekitar 20 meter jadi sangat tinggi.
Kesimpulan sementara, sambungan terbaik adalah dari SMPN2 Jasinga yang dapat memberikan layanan ke sebagian besar client dengan ketinggian tower rata-rata 12 meter saja.
