5G: Fungsi Duplexer
Duplexer adalah perangkat elektronik yang memungkinkan komunikasi dua arah (dupleks) melalui satu jalur. Dalam sistem komunikasi radar dan radio, ia mengisolasi penerima dari pemancar sambil mengizinkan mereka untuk berbagi antena yang sama. Sebagian besar sistem repeater radio menyertakan duplexer. Duplexer dapat didasarkan pada frekuensi (seringkali filter pandu gelombang), polarisasi (seperti transduser ortomode), atau pengaturan waktu (seperti pada radar).
Frequency domain Duplexer
Dalam komunikasi radio, sinyal yang ditransmisikan dan diterima dapat menempati pita frekuensi yang berbeda, sehingga dapat dipisahkan oleh filter selektif frekuensi. Ini secara efektif merupakan versi kinerja yang lebih tinggi dari diplexer, biasanya dengan pemisahan sempit antara dua frekuensi yang bersangkutan (biasanya sekitar 2% -5% untuk sistem radio dua arah komersial).
Dengan duplexer, sinyal frekuensi tinggi dan rendah berjalan dalam arah yang berlawanan di port bersama duplexer.

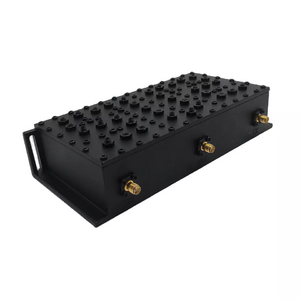

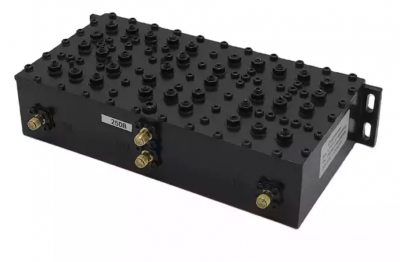

Duplexer modern sering menggunakan pita frekuensi terdekat, sehingga pemisahan frekuensi antara dua port juga jauh lebih sedikit. Misalnya, transisi antara pita uplink dan downlink dalam pita frekuensi GSM mungkin sekitar satu persen (915 MHz hingga 925 MHz). redaman yang signifikan diperlukan untuk mencegah keluaran pemancar dari kelebihan beban masukan penerima, sehingga duplexer tersebut menggunakan filter multi-kutub. Duplexer biasanya dibuat untuk digunakan pada frekuensi 30-50 MHz ("pita rendah"), 136-174 MHz ("pita tinggi"), 380-520 MHz ("UHF"), ditambah 790–862 MHz ("800" ), 896-960 MHz ("900") dan 1215-1300 MHz ("1200").
Ada dua jenis duplekser utama yang digunakan. "notch duplexer", yang menunjukkan takik tajam pada frekuensi "yang tidak diinginkan" dan hanya melewati pita sempit dari frekuensi yang diinginkan dan "duplexer bandpass", yang memiliki rentang frekuensi lintasan lebar dan tinggi redaman out-of-band.
Pada lokasi antena bersama, variasi duplexer bandpass sangat disukai karena ini hampir menghilangkan interferensi antara pemancar dan penerima dengan menghilangkan emisi transmisi out-of-band dan sangat meningkatkan selektivitas penerima. Sebagian besar situs yang dirancang secara profesional melarang penggunaan duplekser takik dan menuntut duplekser bandpass karena alasan ini.
Beberapa catatan penting dari Duplexer,
- Sebuah duplexer harus dirancang untuk beroperasi pada pita frekuensi yang digunakan oleh penerima dan pemancar, dan harus mampu menangani daya keluaran pemancar. Ini terutama akan fatal pada daya pemancar yang besar.
- Sebuah duplexer harus memberikan penolakan yang memadai terhadap noise / interferensi pemancar yang terjadi pada frekuensi penerima, dan harus dirancang untuk beroperasi pada, atau kurang dari, pemisahan frekuensi antara pemancar dan penerima.
- Duplexer harus menyediakan isolasi yang cukup untuk mencegah desensitisasi receiver.
