4G Mobile Core

4G Mobile Core, yang secara resmi disebut oleh 3GPP sebagai Evolved Packet Core (EPC), terdiri dari lima komponen utama, tiga yang pertama berjalan di Control Plane (CP) dan dua yang kedua berjalan di User Plane (UP).

• MME (Mobility Management Entity): Melacak dan mengelola pergerakan UE di seluruh RAN. Ini termasuk merekam saat UE tidak aktif.
• HSS (Home Subscriber Server): Database yang berisi semua informasi terkait pelanggan.
• PCRF (Policy & Charging Rules Function): Melacak dan mengelola aturan kebijakan dan mencatat data penagihan pada lalu lintas pelanggan.
• SGW (Serving Gateway): Meneruskan paket IP ke dan dari RAN. Menambatkan ujung Mobile Core dari layanan pembawa ke UE (berpotensi mobile), dan dengan demikian terlibat dalam serah terima dari satu base station ke base station lainnya.
• PGW (Packet Gateway): Pada dasarnya router IP, menghubungkan Mobile Core ke Internet eksternal. Mendukung fungsi terkait akses tambahan, termasuk penegakan kebijakan, pembentukan lalu lintas, dan pengisian daya.

Meskipun ditentukan sebagai komponen yang berbeda, dalam praktiknya SGW (RAN-facing) dan PGW (Internet-facing) sering digabungkan dalam satu perangkat, yang biasa disebut sebagai S/PGW. Hasil akhirnya diilustrasikan pada Gambar 14.

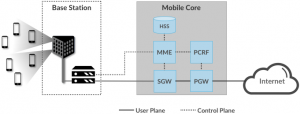

Gambar 14. 4G Mobile Core (Evolved Packet Core).

Perhatikan bahwa 3GPP fleksibel dalam cara komponen Mobile Core diterapkan untuk melayani area geografis. Misalnya, satu pasangan MME/PGW mungkin melayani area metropolitan, dengan SGW yang dikerahkan di ~10 situs edge yang tersebar di seluruh kota, yang masing-masing melayani ~100 base station. Tetapi konfigurasi penerapan alternatif diizinkan oleh spesifikasi.
