Revision as of 18:20, 13 July 2008
Date: Thu, 10 Jul 2008 18:17:23 -0700 (PDT) From: e-goen <gunpwk@yahoo.com> To: indowli@yahoogroups.com, indowli@groups.or.id Subject: [IndoWLI] Homebrew Ant
Antena Omni
- Bahan mudah didapat harga terjangkau
- Nyoldernya Cuma satu titik.
- Pengembangan dari : http://martybugs.net/wireless/collinear.cgi
- Konstruksi sederhana bandingkan dengan : http://wireless.gumph.org/article/homemadeomni.html
Bahan bacaan dari tulisan Pak Gun tentang "Merakit Homebrew Antenna 2.4GHz" menjelaskan sebagai berikut,

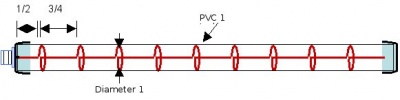

Antena Omni memiliki pola radiasi yang menyebar sama rata ke segala arah, sehingga cocok digunakan sebagai antena access point.
Bahan
- Pipa PVC 1 inch panjangnya disesuaikan dengan element antena
- Tutup pipa 1 inch : 2 buah
- Kawat email diameter : +/- 1 mm
- N-type female connector
- Klem pipa : 2 buah
- Baut secukupnya
- Busa plastik secukupnya
Cara Pembuatan
- Siapkan bahan-bahan yang diperlukan
- Pasang N-Connector ke tutup pipa 1 inch yang akan di pasang di bagian bawah.
- Pasang busa plastik yang dibentuk lingkarang yang dibelah sebagian untuk penyangga kawat email agar center di dalam pipa dan tidak bengkok.
- Masukkan kawat email yang telah dipasang busa plastic ke dalam pipa.
- Solder kawat ujung bawah email ke inner n-Connector.
- Pasang kedua tutup pipa.
- Siapkan klem seperti gambar di bawah. Menggunakan sembarang bahan isolator yang cukup kuat dan tahan lama jika dipasang di outdoor. Plat putih pada gambar di bawah terbuat dari pipa PVC ½ inch yang dipanaskan kemudian dipress. Lengkungan yang membentuk huruf C terbuat dari pipa PVC 1 inch yang dibelah kira-kira ¼ lingkaran.
- Pasang klem ke antena omni.

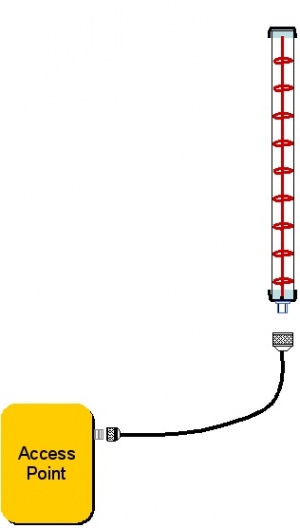

- Pasang antenna ke pipa tiang antenna seperti gambar berikut
